一、引言

在當今全球?qū)Νh(huán)境保護高度重視和資源日益短缺的背景下，活性焦再生系統作為一種先進的環保技術，發揮著越來越重要的作用?；钚越挂云洫毺氐奈叫阅芎涂稍偕?，成為了煙氣凈化、廢水處理等領域的熱門選擇。本文將通過詳細介紹活性焦再生系統的工作原理、工藝流程、設備組成以及優勢，結合動畫展示，為讀者全面呈現這一創新技術的魅力。

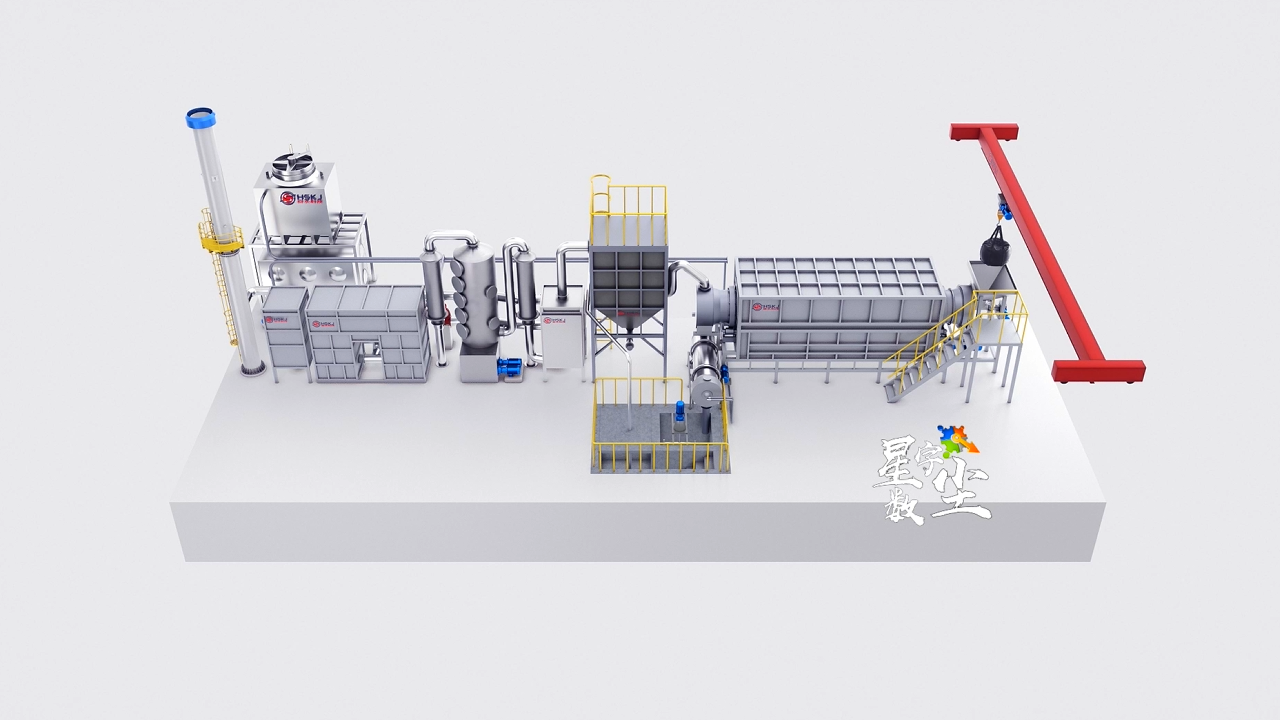

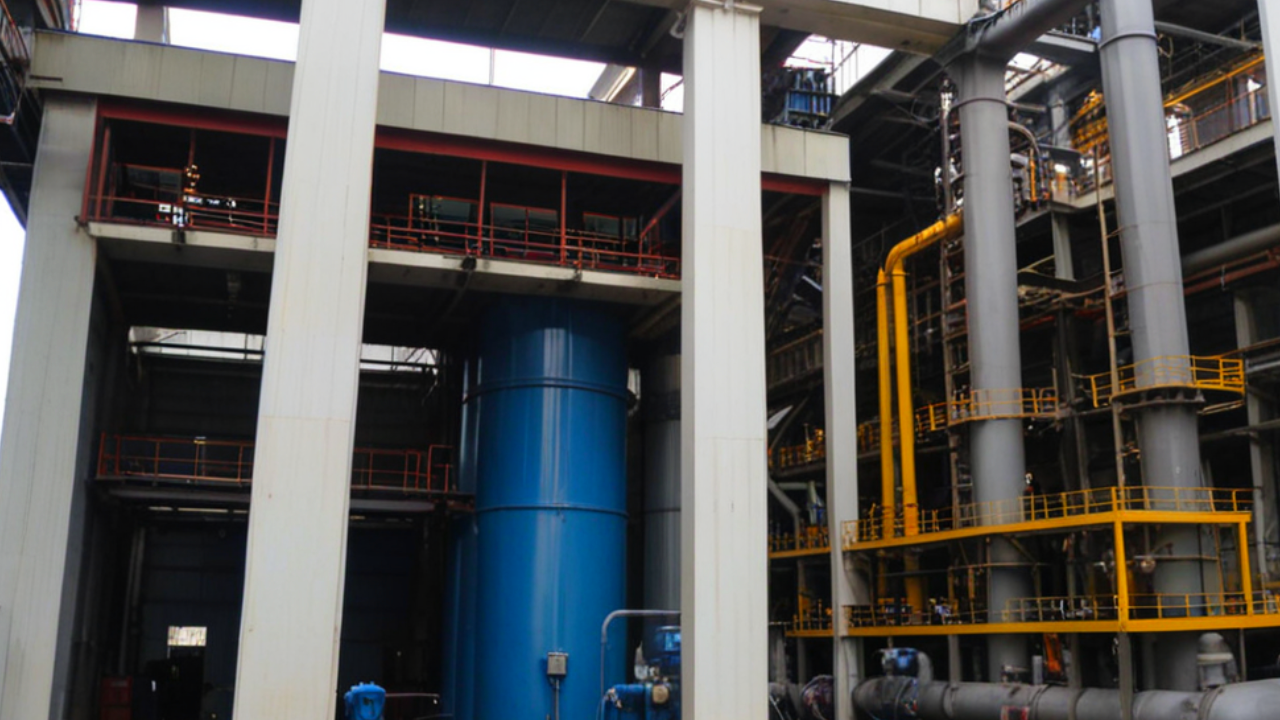

上圖為活性焦在生系統

二、活性焦的特性與應用

1.活性焦的特性

（1）豐富的孔隙結構：

活性焦有高度發達的孔隙結構，包括微孔、中孔和大孔。這些孔隙為吸附污染物提供了巨大的表面積，使其能夠高效地吸附各種氣體和液體中的有害物質。

（2）良好的化學穩定性：

活性焦在酸、堿、高溫等惡劣環境下仍然能保持較好的穩定性，不易發生化學反應或分解，確保了其在不同應用場景中的可靠性。

（3）可再生性：

活性焦在吸附飽和后，可以通過特定的再生工藝恢復其吸附性能，實現循環利用，降低了成本和資源消耗。

2.活性焦的應用領域

（1）煙氣凈化：

活性焦在煙氣凈化中表現出色，能夠去除二氧化硫（SO?）、氮氧化物（NOx）、汞（Hg）等污染物。其干法凈化技術不用消耗大量水資源，并且能同時實現多種污染物的脫除，是一種環保高效的煙氣處理方法。

（2）廢水處理：

活性焦可以用于處理工業廢水和生活污水，吸附其中的有機物、重金屬離子等有害物質，凈化水質。同時，活性焦還可以通過再生循環使用，減少了廢水處理過程中的廢棄物產生。

（3）空氣凈化：

活性焦可以吸附空氣中的有害氣體和異味，改善室內和室外的空氣質量。

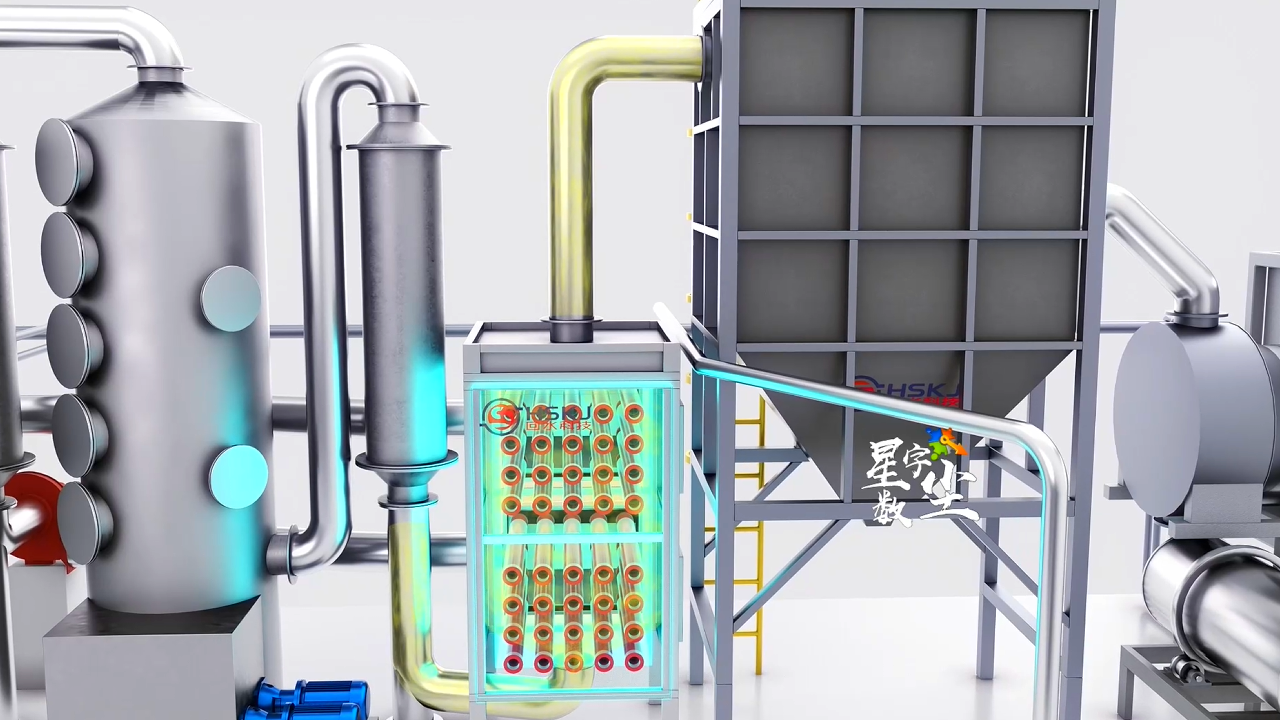

上圖為活性焦在生系統特性

三、活性焦再生系統的工作原理

活性焦再生系統的核心工作原理是通過加熱、解吸等過程，將吸附在活性焦上的污染物分離出來，使活性焦恢復吸附性能。過程如下：

1.吸附階段

在吸附裝置中，含有污染物的煙氣或廢水與活性焦充分接觸。由于活性焦的孔隙結構和表面化學性質，污染物被吸附在活性焦的表面和孔隙內。隨著吸附過程的進行，活性焦的吸附能力逐漸下降，當達到飽和狀態時，需要進行再生處理。

2.加熱解吸階段

（1）輸送：

吸附飽和的活性焦通過輸送設備被輸送到再生系統中。

（2）加熱：

在再生系統中，活性焦被加熱到一定溫度。通常采用熱風、蒸汽或電加熱等方式，使活性焦的溫度升高到污染物解吸所需的溫度范圍。

（3）解吸：

在高溫作用下，吸附在活性焦上的污染物發生解吸反應，從活性焦的孔隙中釋放出來，形成富含污染物的再生尾氣。不同的污染物解吸溫度和條件有所不同，比如二氧化硫在較高溫度下會與氧氣反應生成三氧化硫，進而可以通過進一步處理回收利用。

3.冷卻階段

（1）換熱冷卻：

解吸后的活性焦溫度較高，需要進行冷卻。通常用空氣冷卻或水冷卻等方式，使活性焦的溫度降低到適宜的范圍。

（2）回收熱量（可選）：

在冷卻過程中，可以對活性焦釋放出的熱量進行回收利用，提高系統的能源效率。

3.循環利用階段

冷卻后的活性焦再次通過輸送設備被送回到吸附裝置中，繼續進行吸附處理。如此循環往復，實現活性焦的連續使用和資源的高效利用。

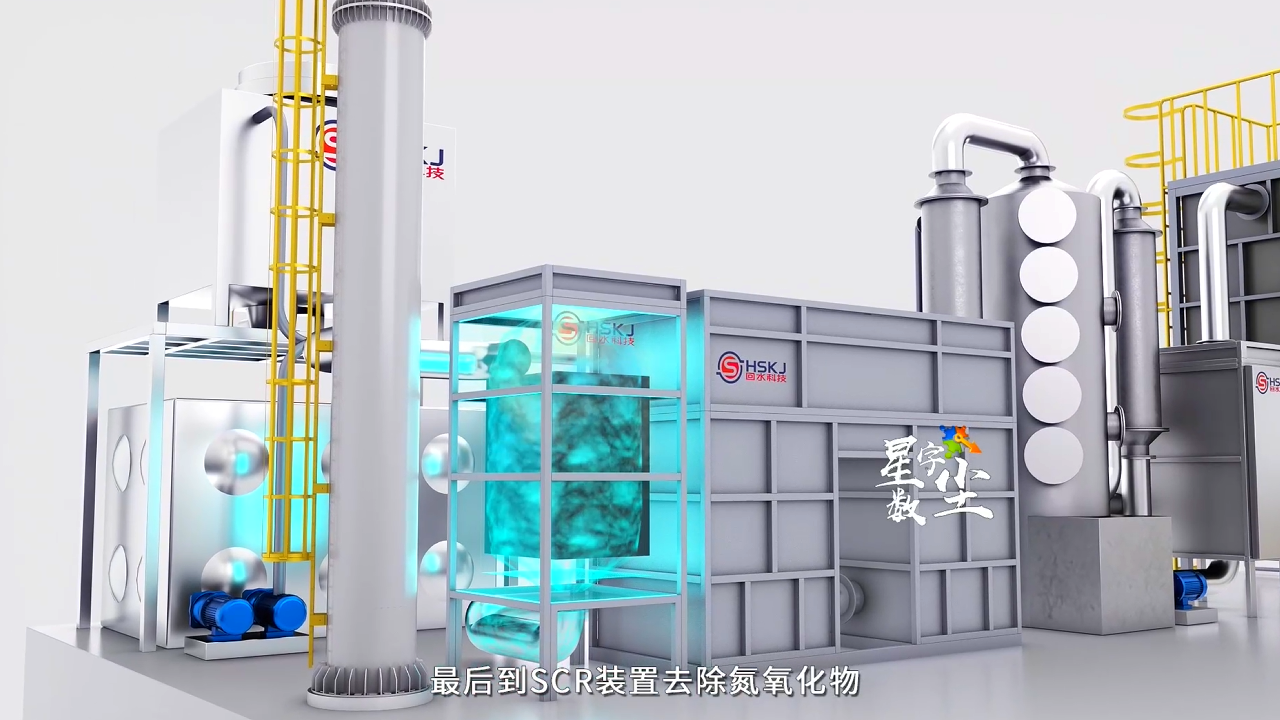

上圖為活性焦在生系統工作原理

四、活性焦再生系統的工藝流程

1.進料階段

吸附飽和的活性焦從吸附裝置中排出，通過密封的輸送管道或設備輸送到再生系統的進料口。在進料口處，設置有計量裝置和控制閥門，確?；钚越沟倪M料量穩定和可控。

2.預熱階段

進入再生系統的活性焦首先進入預熱段。預熱段通常采用間接加熱的方式，比如利用熱風、蒸汽或電加熱等對活性焦進行預熱。

預熱的目的是提高活性焦的溫度，使其在進入加熱解吸階段時能夠更快地達到解吸溫度，提高再生效率。同時，預熱還可以去除活性焦中的部分水分，減少后續加熱過程中的能耗。

（3）加熱解吸階段

經過預熱后的活性焦進入加熱解吸段。加熱解吸段是再生系統的核心部分，一般采用高溫熱風、蒸汽或電加熱等方式對活性焦進行加熱。在加熱解吸段，活性焦被加熱到一定溫度，吸附在其表面和孔隙內的污染物發生解吸反應，釋放出再生尾氣。加熱解吸段的溫度、時間和氣氛等參數需要根據不同的污染物和活性焦特性進行優化調整，以確保解吸效果和活性焦的質量。

（4）冷卻階段

解吸后的活性焦溫度較高，需要進行冷卻。冷卻段一般采用空氣冷卻或水冷卻等方式，讓活性焦的溫度降低到適宜的范圍。在冷卻過程中，需要控制冷卻速度和冷卻均勻性，避免活性焦因溫度變化過快而產生裂紋或損壞。

（5）出料階段

冷卻后的活性焦通過輸送設備從再生系統的出料口排出。在出料口處，設置有篩選裝置和計量裝置，對再生后的活性焦進行篩選和計量，去除破碎的顆粒和雜質，確保活性焦的質量和性能。篩選后的活性焦再次被輸送到吸附裝置中，繼續進行吸附處理，實現活性焦的循環利用。

6.尾氣處理階段

在加熱解吸過程中產生的再生尾氣含有大量的污染物，需要進行處理后才能排放。尾氣處理系統通常包括除塵、脫硫、脫硝等處理工藝，根據尾氣的成分和排放標準進行選擇和組合。

經過處理后的尾氣達到排放標準后，可以通過煙囪排放到大氣中。同時，還可以對尾氣中的有用成分進行回收利用。

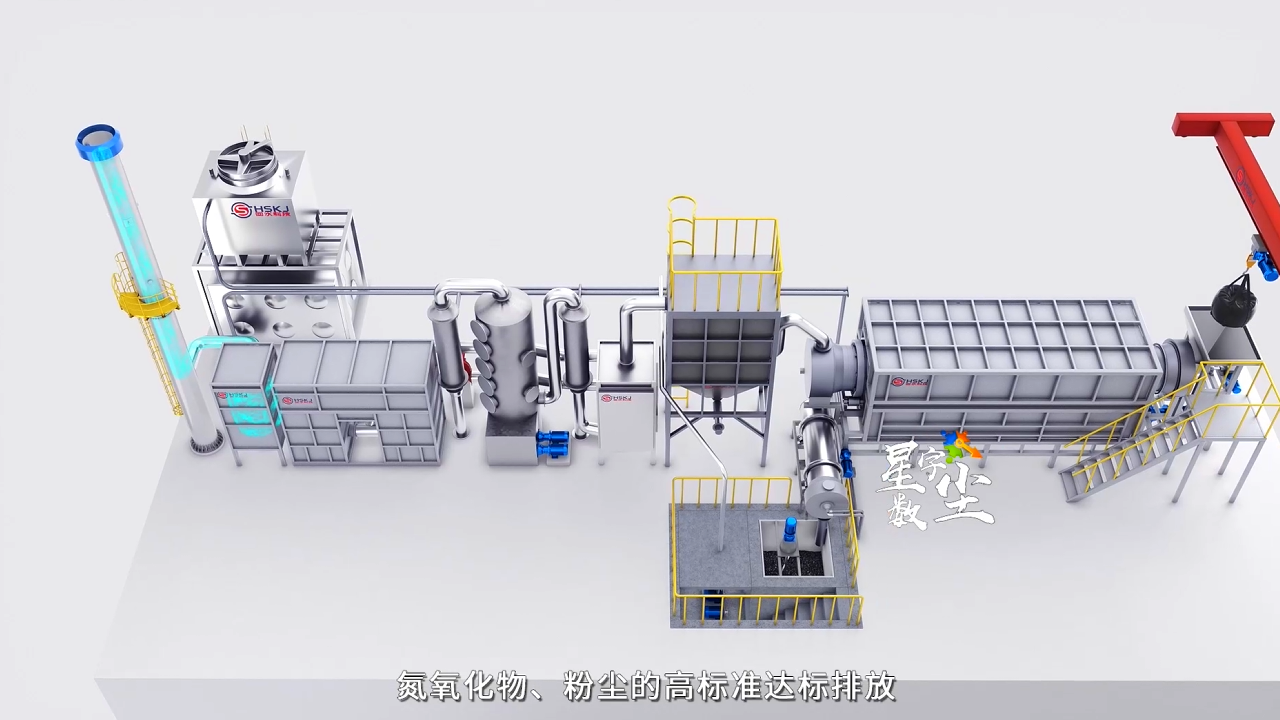

上圖為活性焦在生系統工藝流程

五、活性焦再生系統的設備組成

1.再生裝置

（1）加熱爐：

加熱爐是再生系統的核心設備之一，用于提供活性焦解吸所需的熱量。

（2）解吸塔：

解吸塔是活性焦進行加熱解吸的主要設備，通常采用立式結構，內部設置有多層塔板或填料，以增加活性焦與加熱介質的接觸面積，提高解吸效率。

（3）冷卻器：

    冷卻器用于冷卻解吸后的高溫活性焦，通常采用空氣冷卻器或水冷卻器等方式。冷卻器的設計需要考慮冷卻效果、設備體積、能耗等因素。

2.輸送設備

（1）螺旋輸送機：

螺旋輸送機是一種常用的輸送設備，適用于輸送粉狀或顆粒狀的活性焦。螺旋輸送機具有結構簡單、密封性好、輸送能力大等優點。

（2）皮帶輸送機：

皮帶輸送機適用于長距離、大輸送量的活性焦輸送。皮帶輸送機具有運行平穩、噪音低、維護方便等優點。

（3）斗式提升機：

斗式提升機主要用于垂直方向上的活性焦輸送，具有提升高度大、輸送能力強等優點。

3.尾氣處理設備

（1）除塵器：

除塵器用于去除再生尾氣中的粉塵顆粒，常見的除塵器有袋式除塵器、電除塵器、旋風除塵器等。除塵器的選擇需要根據尾氣中的粉塵濃度、顆粒大小等因素進行確定。

（2）脫硫裝置：

    脫硫裝置用于去除再生尾氣中的二氧化硫，常見的脫硫方法有濕法脫硫、干法脫硫等。脫硫裝置的選擇需要根據尾氣中的二氧化硫濃度、處理要求等因素進行確定。

（3）脫硝裝置：

脫硝裝置用于去除再生尾氣中的氮氧化物，常見的脫硝方法有選擇性催化還原法（SCR）、選擇性非催化還原法（SNCR）等。脫硝裝置的選擇需要根據尾氣中的氮氧化物濃度、處理要求等因素進行確定。

4.控制系統

（1）自動化控制系統：

活性焦再生系統通常采用自動化控制系統，實現對整個系統的運行參數進行監測、控制和調節。自動化控制系統可以提高系統的運行穩定性和可靠性，降低人工操作成本。

（2）傳感器和儀表：

傳感器和儀表用于監測系統中的溫度、壓力、流量、濃度等參數，為自動化控制系統提供實時數據。傳感器和儀表的選擇需要根據系統的要求和實際情況進行確定。

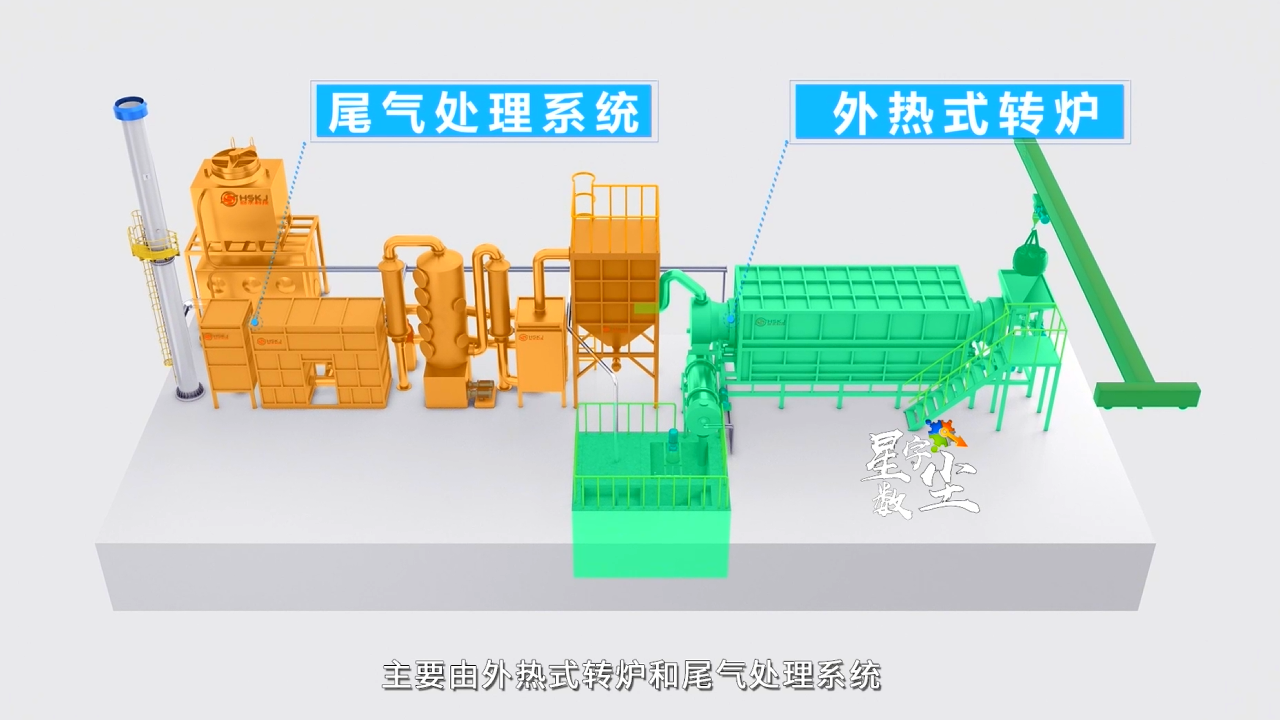

上圖為活性焦在生系統設備組成

六、活性焦再生系統的技術優勢

1.環保性能好

（1）干法凈化：

活性焦再生系統采用干法凈化技術，無需消耗大量水資源，不會產生廢水排放，對環境友好。

（2）多種污染物同時脫除：

活性焦能夠同時吸附多種污染物

（3）尾氣處理高效：

再生尾氣經過處理后可以達到嚴格的排放標準，甚至可以實現零排放。還可以對尾氣中的有用成分進行回收利用，實現資源的綜合利用。

2.再生效率高

（1）高溫解吸：

活性焦在高溫下能夠快速解吸吸附的污染物，恢復吸附性能。通過優化加熱解吸工藝參數，可以提高再生效率，減少再生時間和能耗。

（2）循環利用：

活性焦可以多次循環使用，降低了活性焦的消耗和成本。循環使用的活性焦吸附性能穩定，保證了系統的長期穩定運行。

3.適應性強

（1）適用范圍廣：

活性焦再生系統適用于各種類型的煙氣和廢水處理，包括燃煤電廠、鋼鐵廠、化工廠、污水處理廠等。同時，還可以根據不同的污染物和處理要求進行定制化設計。

（2）工況適應性好：

活性焦再生系統能夠適應不同的工況條件，如煙氣溫度、濕度、污染物濃度等變化。在惡劣的工況條件下，系統仍能保持穩定的運行性能。

4.經濟效益顯著

（1）降低運行成本：

活性焦再生系統可以實現活性焦的循環利用，減少了活性焦的采購和更換成本。同時，系統的能耗較低，運行成本相對較低。

（2）資源回收利用：

再生尾氣中的有用成分可以進行回收利用，如二氧化硫可以用于生產硫酸等化工產品，實現了資源的綜合利用，增加了經濟效益。

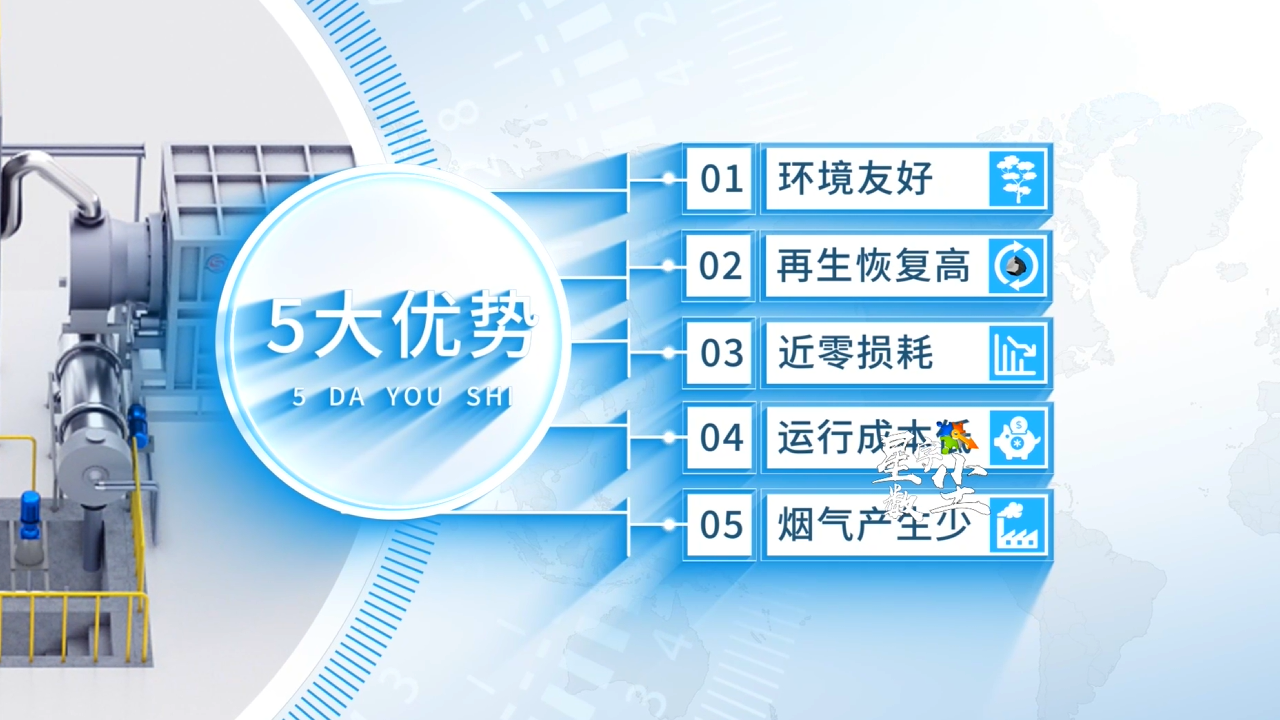

上圖為活性焦在生系統技術優勢

七、活性焦再生系統的應用案例

1.燃煤電廠煙氣凈化

某燃煤電廠采用活性焦再生系統對煙氣進行凈化處理。該系統能夠有效去除煙氣中的二氧化硫、氮氧化物、汞等污染物，實現了達標排放。同時，系統的再生效率高，活性焦可以循環使用，降低了運行成本。系統還能夠回收利用再生尾氣中的二氧化硫，生產硫酸等化工產品，實現了資源的綜合利用。

上圖為燃煤電廠煙氣凈化

2.鋼鐵廠燒結煙氣凈化

某鋼鐵廠采用活性焦再生系統對燒結煙氣進行凈化處理。該系統能夠有效去除燒結煙氣中的二氧化硫、氮氧化物、二惡英等污染物，改善了周邊環境質量。系統的適應性強，能夠適應鋼鐵廠復雜的工況條件。系統的運行穩定可靠，為鋼鐵廠的可持續發展提供了有力保障。

上圖為鋼鐵廠燒結煙氣凈化

3.化工廠廢水處理

某化工廠采用活性焦再生系統對廢水進行處理。該系統能夠有效去除廢水中的有機物、重金屬離子等有害物質，凈化水質。系統的再生效率高，活性焦可以多次循環使用，減少了活性焦的消耗和成本。同時，系統的操作簡單方便，維護成本低，為化工廠的廢水處理提供了一種高效、經濟的解決方案。

上圖為鋼鐵廠燒結煙氣凈化

八、活性焦再生系統的發展前景

1.政策支持

隨著全球?qū)Νh(huán)境保護的重視程度不斷提高，各國政府紛紛出臺了一系列嚴格的環保政策和法規，對工業企業的污染物排放提出了更高的要求。活性焦再生系統作為一種環保高效的技術，符合國家的產業政策和環保要求，將得到政府的大力支持和推廣。

2.市場需求

隨著工業的快速發展，煙氣凈化和廢水處理的市場需求不斷增加?；钚越乖偕到y(tǒng)具有多種污染物同時脫除、再生效率高、適應性強等優點，能夠滿足市場對環保技術的需求。同時，隨著資源回收利用意識的不斷提高，活性焦再生系統的資源回收利用功能也將受到更多的關注和重視。

3.技術創新

隨著科技的不斷進步，活性焦再生系統的技術也在不斷創新和發展。未來，活性焦再生系統將更加智能化、高效化和節能化，能夠更好地適應不同的應用場景和環保要求。同時，活性焦的制備技術也將不斷改進和提高，降低活性焦的成本，提高活性焦的性能。

上圖為活性焦在生系統發展前景

九、結論

活性焦再生系統作為一種先進的環保技術，具有環保性能好、再生效率高、適應性強和經濟效益顯著等優勢。通過動畫展示和應用案例分析，我們可以更直觀地了解活性焦再生系統的工作原理、工藝流程和技術優勢。在未來的發展中，活性焦再生系統將在煙氣凈化、廢水處理等領域發揮越來越重要的作用，為環境保護和資源高效利用做出更大的貢獻。
